逆止器

1、逆止器概述

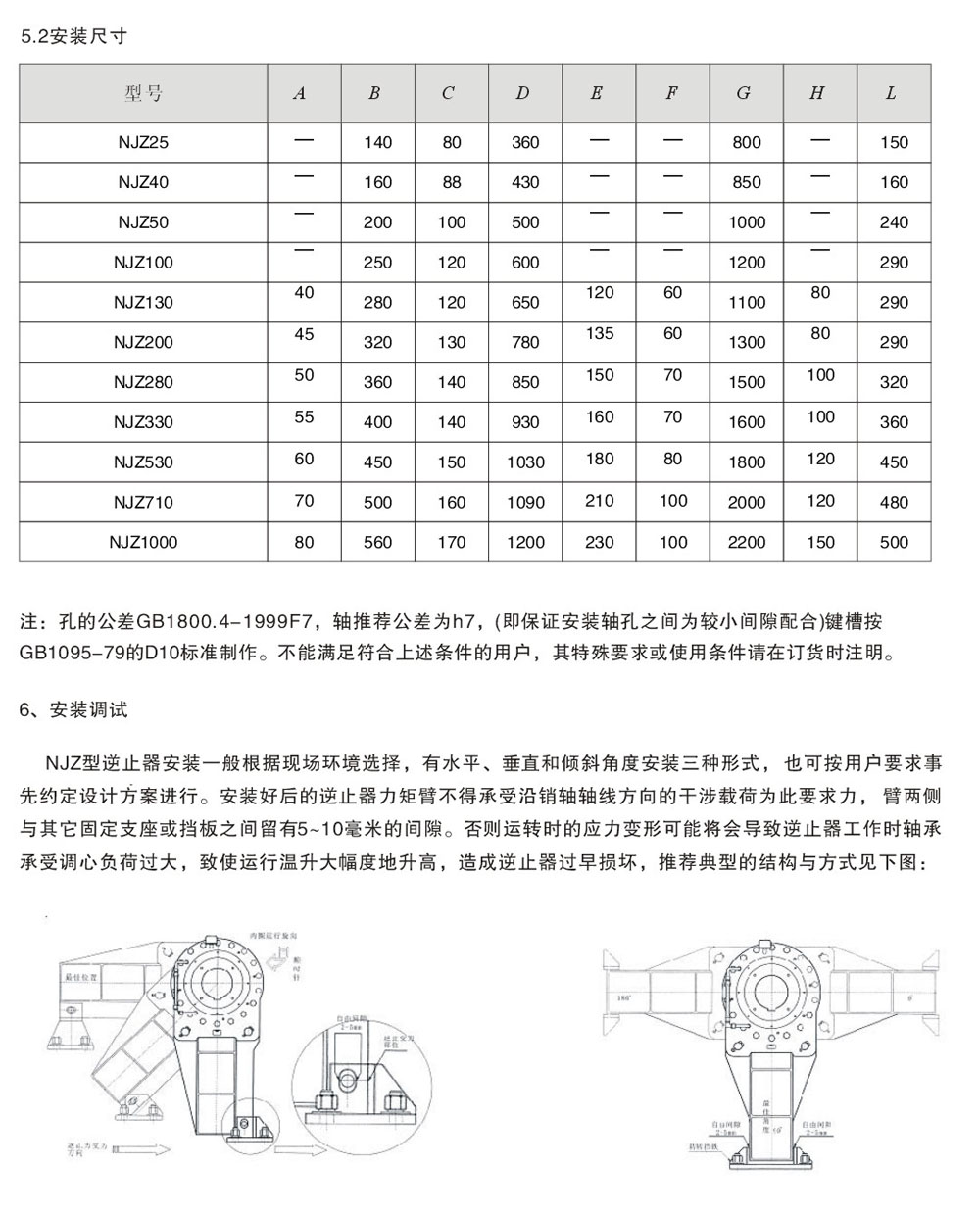

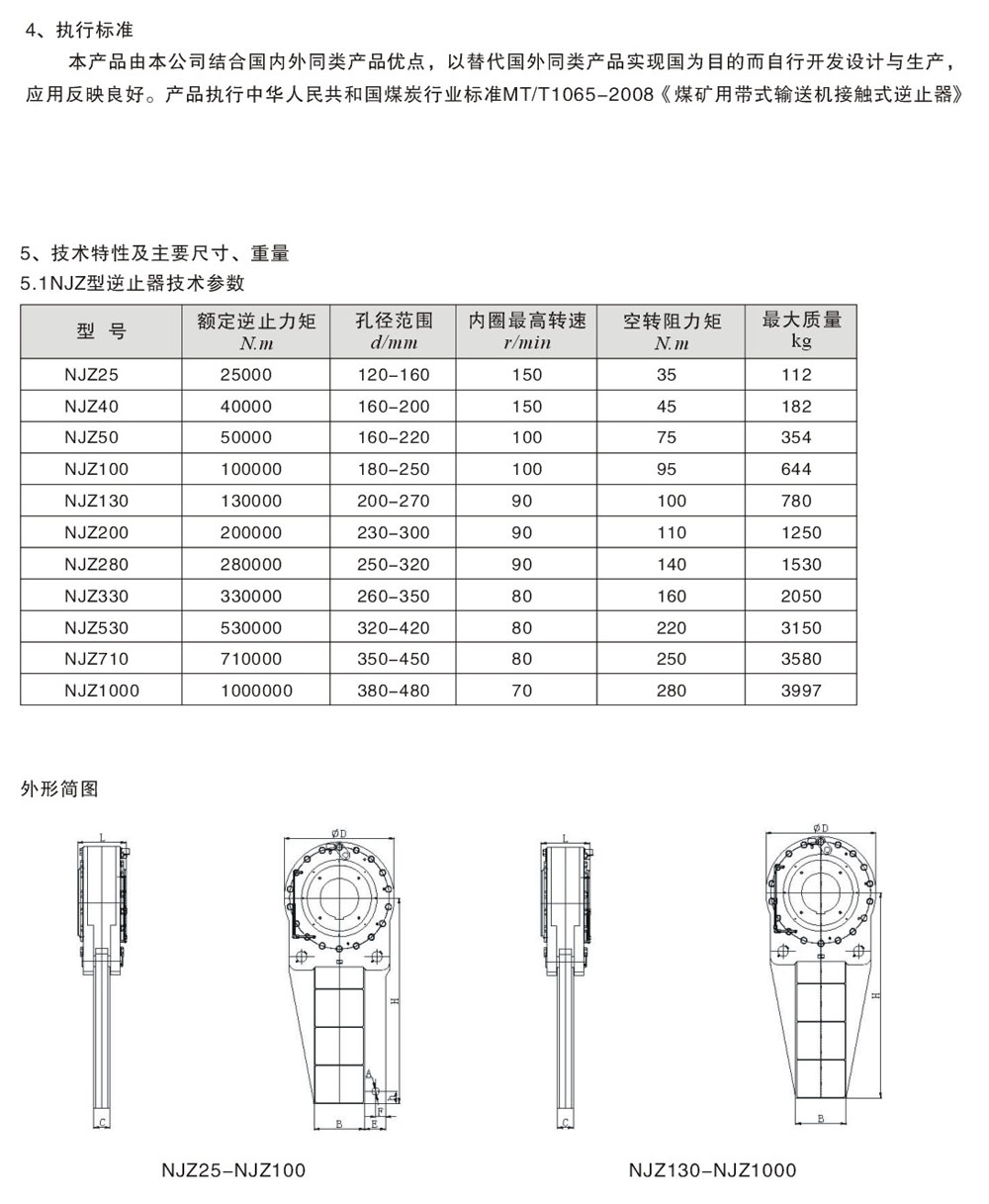

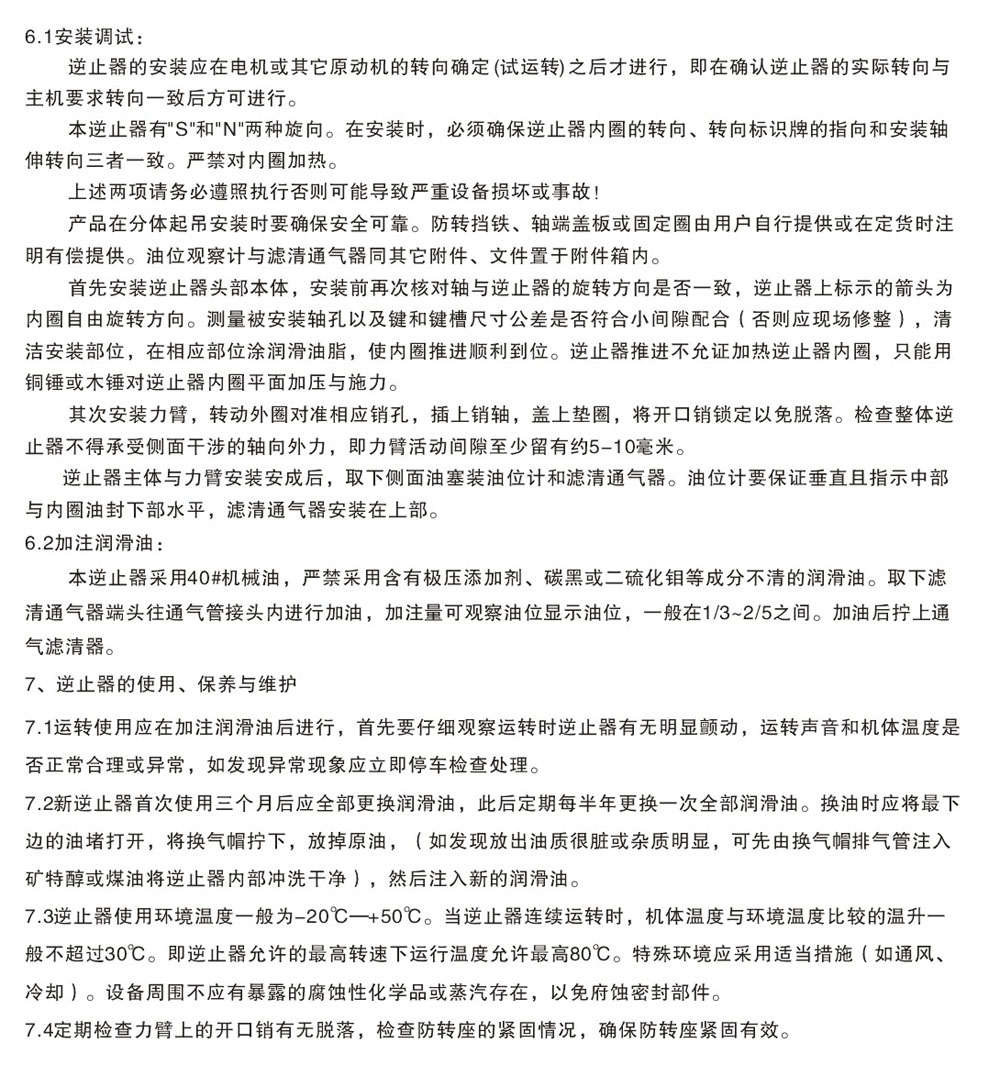

NJZ逆止器是用于各種機械中的大型低轉速防逆轉安全裝置，安裝在設備的低速軸上。內部采用均布數個楔塊組成的逆轉裝置，工作時接觸面積大，與其它同等力矩的逆止裝置具有重量輕更加安全可靠結構緊湊，逆止可靠，解脫容易，逆止力矩大，稀油潤滑好，分體結構安裝、檢修方便等優點。其綜合機械性能明顯優于其它逆止裝置，廣泛地應用于大傾角帶式輪送機，斗式提升機，刮板輸送機及其它有逆止要求的設備。逆止器必須正確安裝使用與潤滑維護，并保證系統運行平穩，運行轉速以及載荷條件在許用范圍內，逆止器不能保證所安裝系統動力振動而產生的故障或不良運行。

2、結構及工作原理

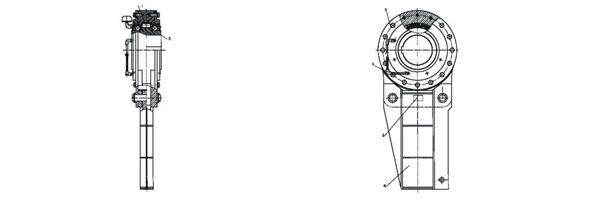

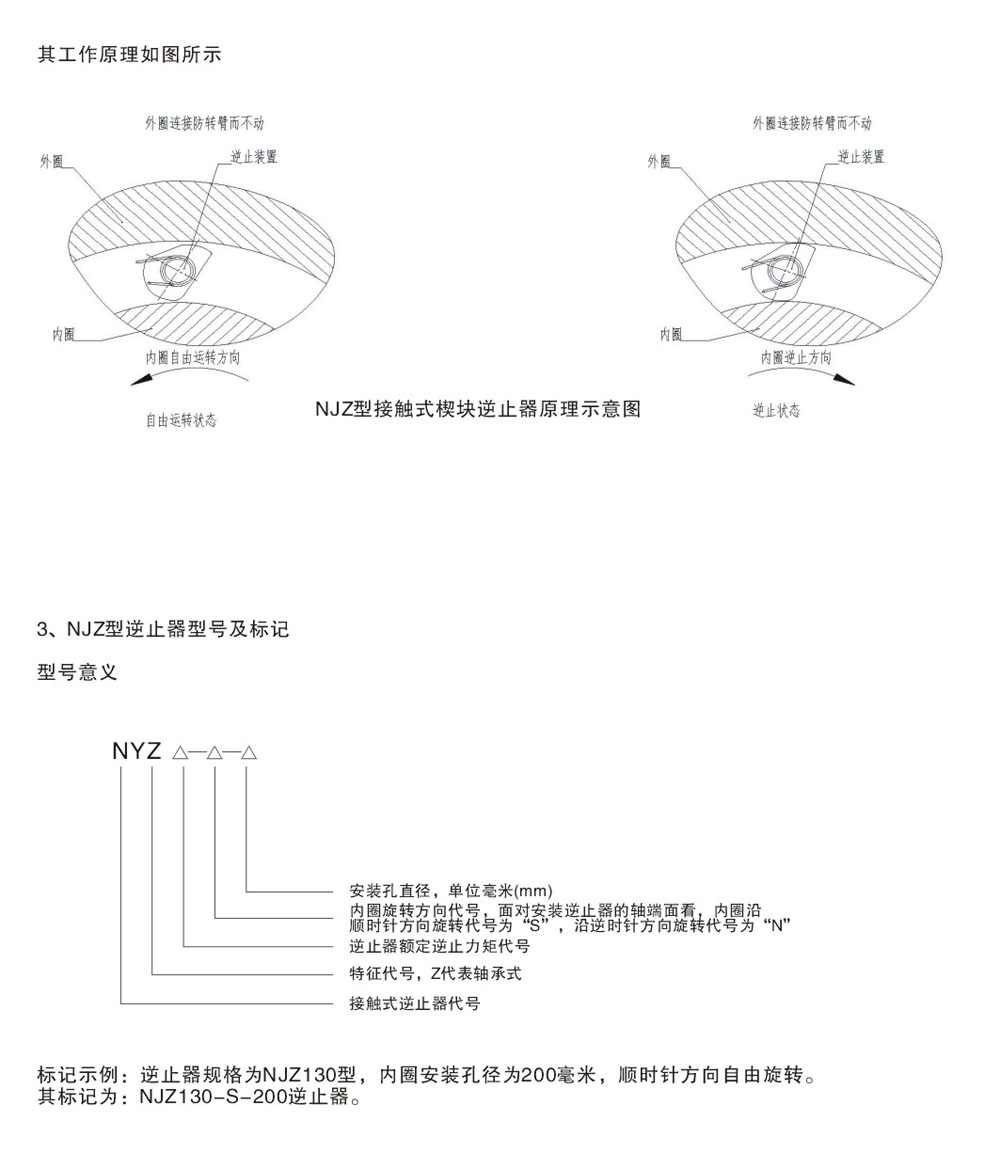

      NJZ型逆止器主要由外圈(附帶力臂)、逆止裝置以及內圈等部分組成(詳見下圖)。轉動時內外圈之間由軸承支撐定位，運轉靈活，間隙均勻，逆止裝置均勻分布其中，單體扭轉彈簧確保逆止可靠。正常運行時內圈帶動逆止裝置在外圈內低速運轉，良好的潤滑可以形成油楔以降低摩擦阻力和提高使用壽命。內內圈反向運轉時，逆止裝置將內圈和外圈緊楔成一體，從而實現無間隙逆止功能。使內圈，外圈鎖緊并將由內圈傳送來的反向力矩傳遞到其它固定件上,從而承擔力矩載荷。其結構如圖所示:
